變壓器局部放電檢測儀的分類及應用
變壓器局部放電檢測儀按檢測原理（技術）分類
這是最基礎的分類，不同的原理決定了儀器的“特長”和適用場景。
| 檢測原理 | 信號來源 | 核心優勢 | 主要應用場景 |
| 脈沖電流法 | 放電產生的電脈沖 | 定量分析標準，符合IEC 60270標準，精度極高（可達0.02pC）。 | 實驗室研究、設備出廠試驗，需要停電并施加高壓電源。 |
| 高頻電流法 (HFCT) | 接地線上的高頻脈沖電流 | 變壓器檢測首選，靈敏度高（可達≤50pC），可在設備運行狀態下（帶電）通過卡裝接地線進行非侵入式檢測。 | 變壓器、電抗器、電纜的帶電巡檢和在線監測。 |
| 特高頻法 (UHF) | 放電激發的300MHz-3GHz電磁波 | 抗干擾能力強、靈敏度高，便于定位放電源。 | GIS、變壓器內部放電的監測與定位，尤其適用于需要精準定位的場景。 |
| 超聲波法 (AE) | 放電產生的機械振動波（20kHz-300kHz） | 定位精度高，不受電磁干擾，能準確判斷放電部位。 | 變壓器、開關柜的表面放電檢測和定位。對內部放電，信號可能因傳播路徑而衰減。 |
| 暫態地電壓法 (TEV) | 放電在設備金屬外殼上感應的瞬時電壓 | 操作簡便，是開關柜巡檢的黃金標準。 | 主要用于開關柜，在變壓器上作為輔助檢測手段。 |
| 聲學成像法 | 放電產生的聲波 | 可視化，通過麥克風陣列將聲源位置以圖像形式呈現，可遠距離、非接觸快速定位。 | 架空線路、變電站設備的快速巡檢，能極大縮短查找故障點的時間。 |
按使用方式與應用場景分類
這決定了變壓器局部放電檢測儀的形態和你在實際工作中如何使用它。
-

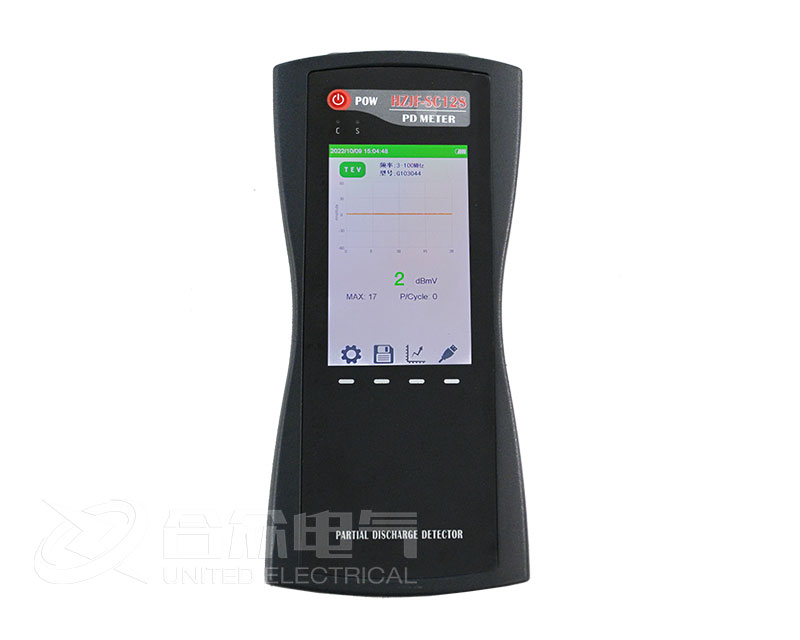

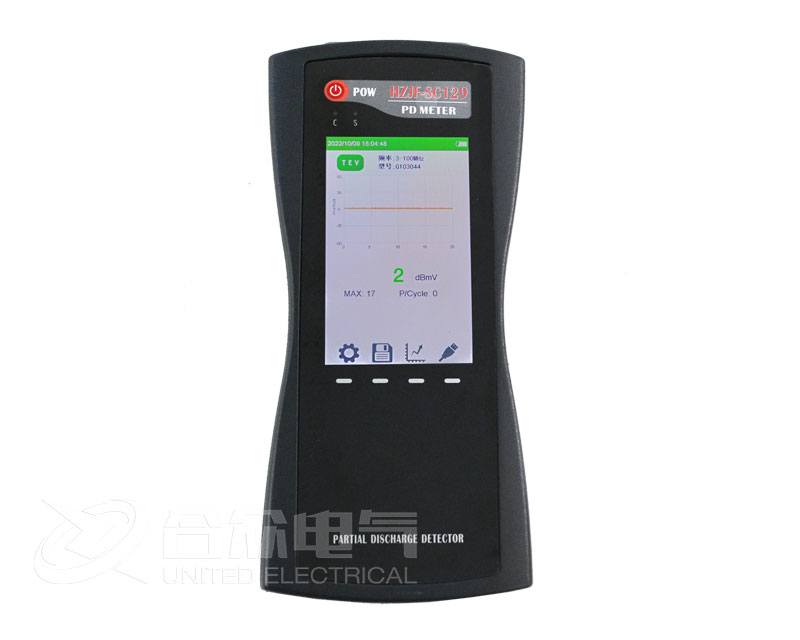

便攜式/手持式檢測儀
-
核心特點：輕便、集成度高，通常融合TEV、超聲波、HFCT、UHF中的多種技術，由巡檢人員攜帶，靈活地對多臺設備進行快速篩查。
-
典型應用：變電站日常巡檢、故障排查。例如，使用ZXPD-4系列這樣的儀器，一次巡檢就能完成多臺變壓器和開關柜的檢測。這是目前最主流的現場檢測工具。
-
-
在線監測系統
-
核心特點：固定安裝在關鍵設備上，實現7×24小時連續、自動監測，數據遠程傳輸，具備智能告警和趨勢分析功能。
-
典型應用：重要變電站、換流站的核心變壓器長期監護。例如，一些專業機構研制的裝置能實現ns級連續脈沖捕獲和聲-電聯合診斷，為設備狀態提供持續數據支撐。內置式UHF/超聲波一體化傳感器，也是通過油閥安裝在變壓器內部進行長期監測。
-
-

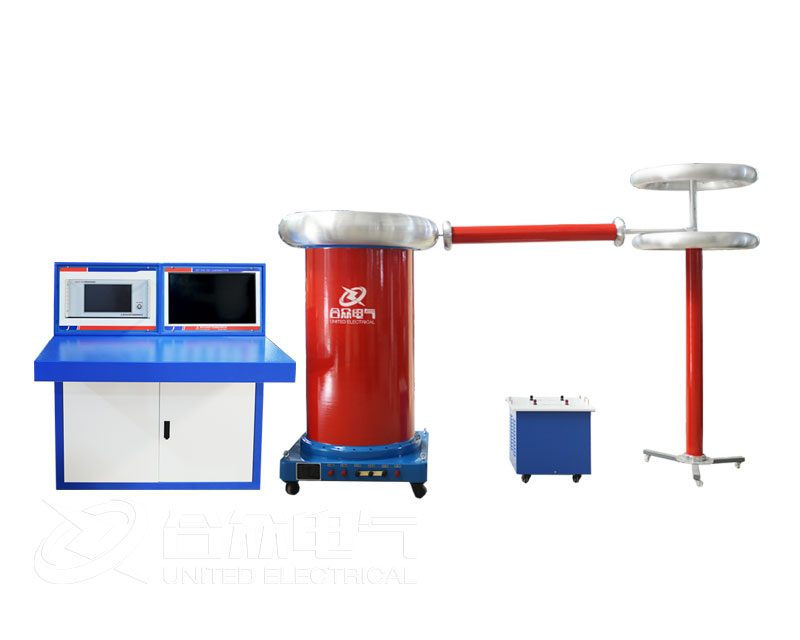

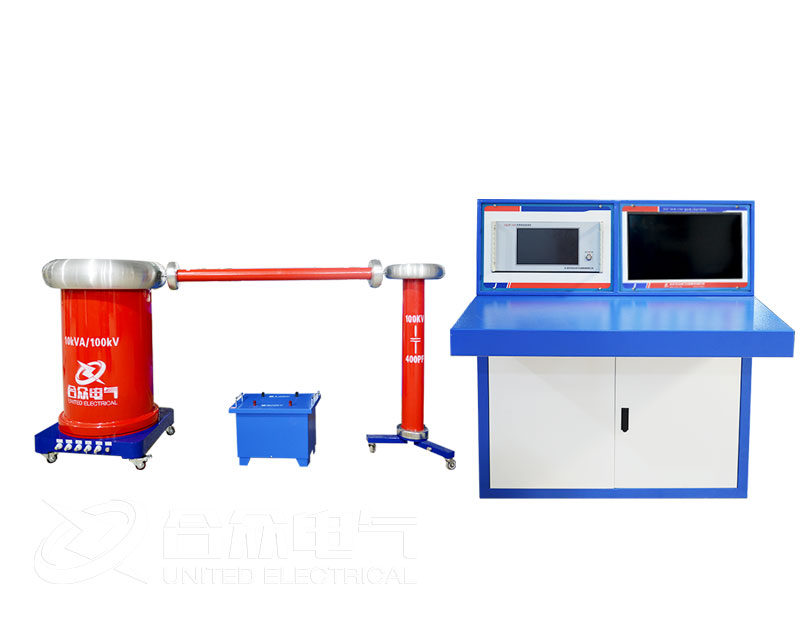

臺式/離線分析儀
-
核心特點：功能全面、精度最高，但體積較大、需要停電并外接高壓試驗電源。
-
典型應用：設備出廠試驗、科研教學、檢修后的交接試驗。可作為法定依據進行精確的放電量測量。
-
變壓器局部放電檢測儀選型核心要點：場景驅動
如何將上述分類應用到實際采購中？你可以通過回答以下三個核心問題來鎖定目標：
-
你的核心檢測設備是什么？
-
僅針對油浸式電力變壓器：高頻電流法（HFCT）是核心，建議優先考慮集成了HFCT功能的便攜式檢測儀。如果需要進行精準定位，可增加特高頻（UHF）或超聲波（AE）功能。
-
同時需要檢測開關柜、電纜等多種設備：應選擇集成了TEV、超聲波、HFCT、UHF等多種技術的多功能手持式檢測儀，以實現一機多用。
-
-
你的主要工作場景是什么？
-
日常帶電巡檢、快速故障定位：選擇功能集成的便攜式檢測儀。追求極致效率，可考慮帶聲學成像功能的設備，能“看到”放電位置。
-
關鍵設備長期監護、無人值守：選擇可固定安裝的在線監測系統，關注其數據遠傳、多參量聯合診斷（如局放+色譜）和告警策略功能。
-
實驗室精密測量、設備出廠試驗：選擇符合IEC 60270標準的臺式分析儀，關注其檢測精度（pC值）和多通道能力。
-
-
你對數據管理有何要求？
-
如果需要建立設備健康檔案、進行趨勢分析或遠程診斷，務必選擇支持數據存儲、圖譜分析（PRPD/PRPS圖譜）并能導出數據的設備。現代智能設備通常具備這些功能。
-
