變壓器直流電阻檢測是變壓器交接、大修和預防性試驗中的核心項目，主要用于檢查繞組焊接質量、分接開關接觸情況以及有無匝間短路等缺陷。目前主流的測試方法已從傳統的電橋法發展為使用直流電阻測試儀，其核心優勢在于快速、準確、安全，能有效應對變壓器繞組的大電感挑戰。

檢測方法與標準

直流電阻測量的基本原理是對繞組施加恒定直流電流，通過測量電壓計算電阻（歐姆定律 R=U/I）。當前主要采用四線制Kelvin電橋法或由其發展而來的直流電阻測試儀法，后者內置了先進的電源和控制技術，能有效縮短因繞組電感帶來的充電時間。

檢測結果的判定需遵循相關標準。根據國標GB6451-2008等規范，變壓器直流電阻的三相不平衡率應滿足以下要求：

變壓器容量 相電阻不平衡率 線電阻不平衡率
1600kVA及以下 ≤ 4% ≤ 2%
1600kVA以上 ≤ 2% (有中性點引出時) ≤ 1%

變壓器直流電阻測試儀器設備選型指南

選擇合適的直流電阻測試儀，關鍵在于匹配您的測試需求。市場主流設備通常具有多個電流檔位和豐富的智能化功能。以下是幾個核心選型維度：

選型維度

輸出電流：電流越大，充電越快，尤其適合大型變壓器低阻繞組。 常見檔位：<20mA, 1A, 5A, 10A, 20A, 40A, 50A。

測量范圍：確保設備量程覆蓋您所有待測變壓器的電阻值。 例如：20A檔可測1mΩ~1Ω；1A檔可測10mΩ~20Ω。

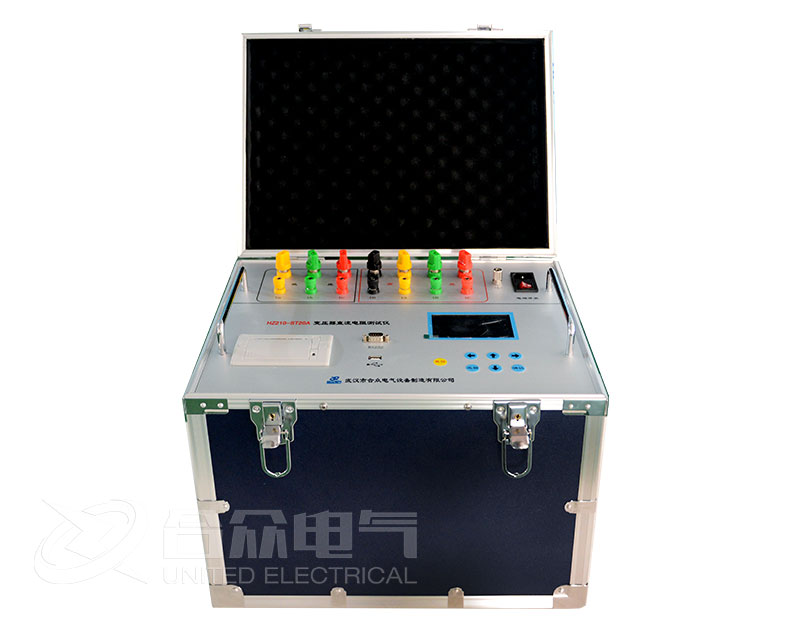

通道數量：?jiǎn)瓮ǖ溃褐鹣鄿y(cè)量，成本低。三通道：對YN聯結的變壓器三相同時測試，速度提升顯著。

精度：主流設備精度為 ±0.2%，分辨率最高可達 0.1μΩ，滿足絕大多數要求。 參考精度：±(0.2%+2字)。

核心功能：關注自動/快速放電（安全必備）、數據存儲與導出（USB/藍牙/APP）、大屏幕觸控等提升效率的功能。

變壓器直流電阻測試儀不同場景的選型建議

配電變壓器（較小容量）：選擇最大電流10A-20A的單通道或三通道儀器即可滿足要求。

電力變壓器（大容量）：推薦最大電流40A-50A的儀器，以確保低壓大電流繞組的快速測試。

追求高效率測試：優先選擇三通道儀器，并關注其數據管理功能（如無線傳輸），可大幅減少現場工作量。

變壓器直流電阻測試儀現場測量注意事項

為確保測試結果的準確性和人員設備安全，現場操作需留意以下幾點：

充分放電：測試結束后，儀器會自動進入放電狀態。務必等待放電報警聲光提示完全結束后，方可拆除測試線，否則可能遭受電擊或損壞儀器。

足夠充電：對于大容量變壓器，其電感很大，電流穩定需要較長時間。必須等待電流穩定、讀數不再變化時再記錄數據。

穩定溫度：繞組電阻受溫度影響顯著（約每℃變化0.4%）。記錄當前溫度，并在相同溫度下比較歷史數據，或按公式換算至標準溫度（如20℃）。

接觸良好：確保測試線夾與接線端子緊密連接，減小接觸電阻帶來的誤差。對運行過的變壓器分接開關，可先操作幾次以去除氧化膜。

禁止切換分接：在測試過程中，嚴禁切換無勵磁分接開關，以免產生電弧損壞開關或污染變壓器油。
